في عالم الإلكترونيات الحديثة، يعد تحسين استهلاك الطاقة لوحدات شاشات الكريستال السائل جانبًا حاسمًا يؤثر بشكل مباشر على كفاءة الأجهزة المختلفة وطول عمرها. باعتبارنا موردًا رائدًا لوحدات LCD، فإننا ندرك أهمية هذه المشكلة ونلتزم بتقديم الحلول التي تساعد عملائنا على تحقيق الاستخدام الأمثل للطاقة. في منشور المدونة هذا، سوف نستكشف العديد من الاستراتيجيات والتقنيات لتحسين استهلاك الطاقة لوحدات LCD.
فهم أساسيات استهلاك طاقة شاشات الكريستال السائل
قبل الخوض في استراتيجيات التحسين، من الضروري فهم المكونات الأساسية التي تساهم في استهلاك الطاقة لوحدة LCD. الطاقة الأساسية - يشمل المستهلكون في وحدة LCD الإضاءة الخلفية ومحرك العرض ولوحة LCD نفسها.
الإضاءة الخلفية هي العنصر الأكثر استهلاكًا للطاقة في وحدة LCD. يوفر الإضاءة اللازمة لشاشة LCD لتكون مرئية. تقليديا، تم استخدام مصابيح الفلورسنت ذات الكاثود البارد (CCFLs) كإضاءة خلفية، ولكن تم استبدالها إلى حد كبير بالثنائيات الباعثة للضوء (LEDs) بسبب انخفاض استهلاكها للطاقة، وعمرها الأطول، وتجسيد الألوان بشكل أفضل.
يعد برنامج تشغيل العرض مسؤولاً عن تحويل الإشارات الرقمية من الجهاز المضيف إلى الإشارات التناظرية المناسبة لتشغيل لوحة LCD. يعتمد استهلاك الطاقة للسائق على تصميمه وتردد التشغيل ومدى تعقيد شاشة العرض التي يقودها.
تستهلك لوحة LCD نفسها الطاقة عندما يتم تبديل البلورات السائلة للتحكم في نقل الضوء. تعتمد الطاقة المطلوبة لعملية التبديل هذه على عوامل مثل كثافة البكسل ومعدل التحديث ونوع تقنية LCD المستخدمة.
استراتيجيات تحسين استهلاك طاقة الإضاءة الخلفية
1. استخدم مصابيح LED الخلفية
كما ذكرنا سابقًا، تعتبر المصابيح الخلفية LED أكثر كفاءة في استخدام الطاقة من المصابيح الخلفية CCFL. يمكن تعتيم مصابيح LED بسهولة أكبر، مما يسمح بالتحكم الدقيق في سطوع الإضاءة الخلفية. وهذا مفيد بشكل خاص في التطبيقات التي تختلف فيها ظروف الإضاءة المحيطة. على سبيل المثال، في الأجهزة المحمولة، يمكن تعديل سطوع الإضاءة الخلفية وفقًا لمستوى الإضاءة المحيط، مما يقلل من استهلاك الطاقة في البيئات منخفضة الإضاءة.
2. تنفيذ التحكم التلقائي في السطوع (ABC)
التحكم التلقائي في السطوع هو ميزة تقوم بضبط سطوع الإضاءة الخلفية بناءً على مستوى الإضاءة المحيطة. باستخدام مستشعر الضوء، يمكن لوحدة LCD اكتشاف كمية الضوء في البيئة وضبط الإضاءة الخلفية وفقًا لذلك. وهذا لا يوفر الطاقة فحسب، بل يوفر أيضًا تجربة مشاهدة أفضل للمستخدم. على سبيل المثال، في ضوء الشمس الساطع، يمكن زيادة الإضاءة الخلفية لضمان الرؤية، بينما في غرفة ذات إضاءة خافتة، يمكن تقليل الإضاءة الخلفية لتقليل استخدام الطاقة.
3. يعتم الإضاءة الخلفية
يعد تعتيم الإضاءة الخلفية طريقة بسيطة وفعالة لتقليل استهلاك الطاقة. ومن خلال تقليل سطوع الإضاءة الخلفية إلى أدنى مستوى يوفر عرضًا واضحًا ومرئيًا، يمكن تحقيق توفير كبير في الطاقة. تدعم بعض وحدات شاشات الكريستال السائل تعتيم تعديل عرض النبضة (PWM)، الذي يتحكم في سطوع الإضاءة الخلفية عن طريق تشغيل وإيقاف تشغيل مصابيح LED بسرعة. تعتبر هذه الطريقة أكثر كفاءة من التعتيم التناظري، مما يقلل من تدفق التيار عبر مصابيح LED.
تحسين برنامج تشغيل العرض
1. اختر برامج تشغيل العرض ذات الطاقة المنخفضة
عند اختيار وحدة LCD، من المهم اختيار برنامج تشغيل العرض المصمم للتشغيل منخفض الطاقة. تتوفر برامج تشغيل العرض الحديثة بميزات متقدمة لتوفير الطاقة مثل أوضاع السكون وترددات التشغيل المنخفضة والتشغيل منخفض الجهد. يمكن لهذه الميزات أن تقلل بشكل كبير من استهلاك الطاقة لبرنامج تشغيل الشاشة دون التضحية بجودة العرض.
2. اضبط معدل التحديث
يحدد معدل التحديث لوحدة LCD عدد مرات تحديث الصورة على الشاشة. يؤدي معدل التحديث الأعلى إلى عرض أكثر سلاسة وانسيابية، ولكنه يستهلك أيضًا المزيد من الطاقة. في التطبيقات التي لا يلزم فيها معدل تحديث مرتفع، مثل شاشات النص الثابتة أو بعض لوحات التحكم الصناعية، يمكن أن يؤدي تقليل معدل التحديث إلى توفير كبير في الطاقة.
تحسين لوحة LCD
1. حدد تقنية LCD المناسبة
هناك أنواع مختلفة من تقنيات شاشات الكريستال السائل المتاحة، ولكل منها خصائص استهلاك الطاقة الخاصة بها. على سبيل المثال، تُعرف شاشات LCD الملتوية - الخيطية (TN) بأوقات استجابتها السريعة وتكلفتها المنخفضة، ولكنها تستهلك أيضًا طاقة أكبر نسبيًا مقارنة بشاشات LCD ذات التبديل داخل المستوى (IPS) أو شاشات LCD ذات المحاذاة الرأسية (VA). إذا كان استهلاك الطاقة عاملاً حاسماً، فقد يكون من المفيد التفكير في المزيد من تقنيات شاشات الكريستال السائل الموفرة للطاقة.
2. قم بتقليل مساحة العرض
إذا كان التطبيق لا يتطلب مساحة العرض الكاملة لوحدة LCD، فإن تقليل مساحة العرض النشطة يمكن أن يوفر الطاقة. على سبيل المثال، في جهاز يحتاج فقط إلى عرض كمية صغيرة من المعلومات، يمكن أن يؤدي استخدام وحدة LCD أصغر أو إيقاف تشغيل الأجزاء غير المستخدمة من شاشة العرض إلى تقليل استهلاك الطاقة للوحة LCD.
دراسات الحالة
دعونا نلقي نظرة على بعض الأمثلة الواقعية لكيفية تطبيق استراتيجيات التحسين هذه.

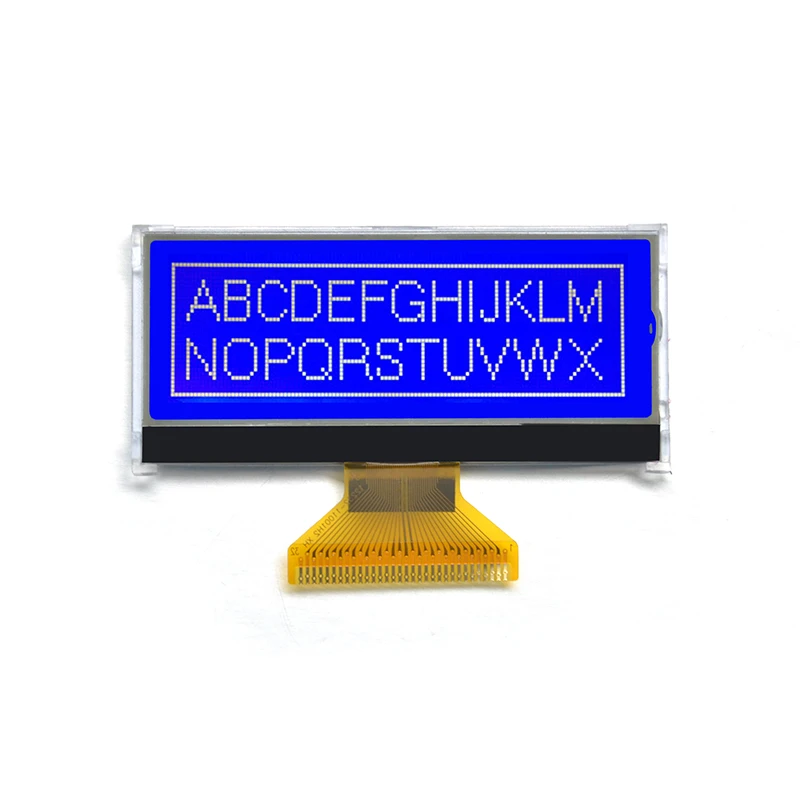

1. شاشة LCD جرافيك مقاس 122 × 32
الشاشة LCD رسومية مقاس 122 × 32هو خيار شائع للعديد من التطبيقات. من خلال تنفيذ التحكم التلقائي في السطوع وتقليل سطوع الإضاءة الخلفية في ظروف الإضاءة المنخفضة، يمكن تقليل استهلاك الطاقة لوحدة LCD هذه بشكل كبير. بالإضافة إلى ذلك، فإن استخدام برنامج تشغيل شاشة منخفض الطاقة وضبط معدل التحديث وفقًا لمتطلبات التطبيق يمكن أن يزيد من تحسين استخدام الطاقة.
2. شاشة LCD مقاس 40 × 2
الشاشة LCD مقاس 40×2غالبًا ما يستخدم لعرض معلومات نصية بسيطة. في هذه الحالة، يمكن أن يؤدي تقليل مساحة العرض وتقليل سطوع الإضاءة الخلفية إلى توفير كبير في الطاقة. نظرًا لأن المحتوى عادةً ما يكون ثابتًا، فيمكن أيضًا استخدام معدل تحديث أقل دون التأثير على جودة العرض.
3. 12864B LCD
ال12864B شاشات الكريستال السائلهي شاشة LCD رسومية يمكنها عرض صور ونصوص أكثر تعقيدًا. لتحسين استهلاك الطاقة، يوصى باستخدام مصابيح LED الخلفية مع تعتيم PWM وبرنامج تشغيل عرض منخفض الطاقة. بالإضافة إلى ذلك، يمكن أن يساعد ضبط سطوع الإضاءة الخلفية بناءً على الإضاءة المحيطة وتقليل معدل التحديث عندما يكون ذلك ممكنًا في توفير الطاقة.
الاستنتاج والدعوة إلى العمل
يعد تحسين استهلاك الطاقة لوحدات شاشات الكريستال السائل عملية متعددة الأوجه تتضمن فهم المكونات المختلفة للوحدة وتنفيذ الاستراتيجيات المناسبة. من خلال اتباع النصائح والتقنيات الموضحة في منشور المدونة هذا، يمكن لعملائنا تحقيق توفير كبير في الطاقة في تطبيقاتهم.
إذا كنت مهتمًا بمعرفة المزيد عن وحدات LCD الخاصة بنا وكيف يمكننا مساعدتك على تحسين استهلاك الطاقة في تطبيقك المحدد، فلا تتردد في الاتصال بنا لإجراء مناقشة تفصيلية. نحن ملتزمون بتقديم حلول LCD عالية الجودة تلبي احتياجاتك في توفير الطاقة.
مراجع
- ف. خان، "إدارة الطاقة في شاشات LCD"، مجلة الأجهزة الإلكترونية، 2019.
- إس لي، "تقنيات متقدمة لتقليل استهلاك طاقة شاشات الكريستال السائل"، وقائع المؤتمر الدولي لإلكترونيات الطاقة، 2020.
- تي وانغ، "تحسين تصميم الإضاءة الخلفية لشاشات الكريستال السائل للطاقة المنخفضة"، معاملات IEEE على تكنولوجيا العرض، 2021.
