1.مقدمة المنتج

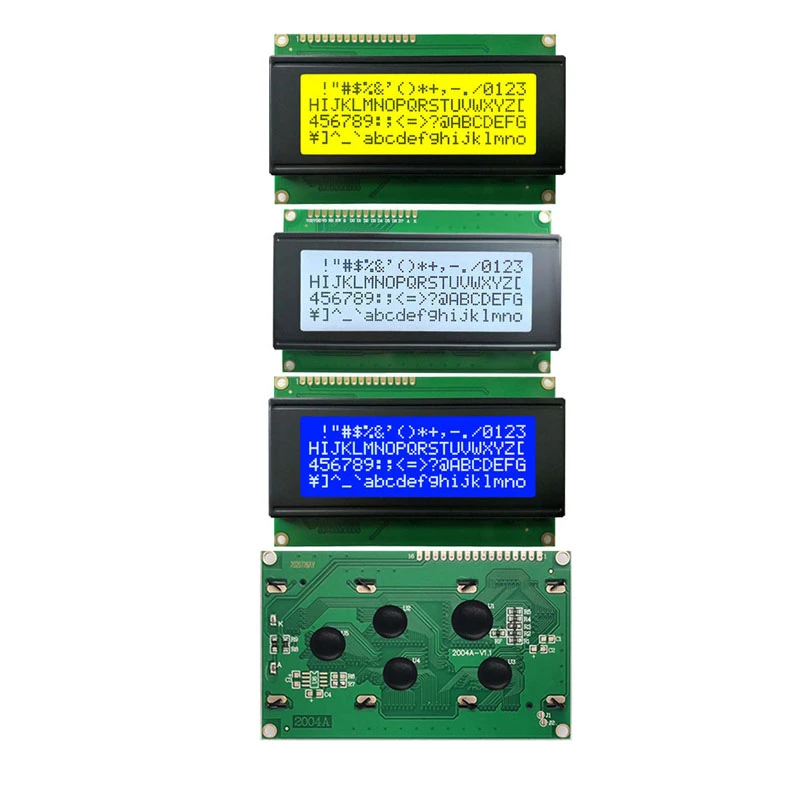

2004LCD Moudle عبارة عن وحدة عرض من الكريستال السائل تعتمد على تقنية COB (Chip-on-Board). يشير "2004" في اسمها إلى دقة البكسل التي تبلغ 20 عمودًا × 4 صفوف.
2. ميزات المنتج والتطبيق
التكامل العالي:تجعل تقنية COB دائرة تشغيل العرض ولوحة LCD متكاملتين للغاية، مما يوفر المساحة والتكلفة.
تأثير عرض جيد: يمكنه عرض نص وأيقونات واضحة، ودعم خطوط وأحرف متعددة.
استقرار قوي:يمكن لهيكل التغليف COB تحسين مقاومة الشاشة للتأثيرات البيئية والاستقرار.
تصميم منخفض الطاقة:مناسب للأجهزة التي تعمل بالبطارية، ويمكنه إطالة عمر البطارية.
واجهة تطبيق واسعة:يدعم طرق واجهة متعددة مثل التسلسلي والمتوازي، وهو ما يجعله مناسبًا للتكامل في أنظمة مختلفة.
متكامل للغاية، مما يقلل من تعقيد الدوائر الطرفية.
تأثير عرض واضح، مناسب للنصوص المتنوعة والعرض الرسومي البسيط.
استقرار قوي، والتكيف مع بيئات العمل المختلفة.
يدعم طرق واجهة متعددة، ويسهل التوافق مع وحدات التحكم المختلفة.
لا يمكن عرض الرسوم المتحركة المعقدة والصور عالية الدقة. يتطلب دائرة تشغيل خاصة ودعم وحدة تحكم.
عادةً ما يتم توصيل شاشات LCD لعام 2004 بلوحة التحكم الرئيسية من خلال وحدة تحكم، ويمكن للمستخدمين التحكم في محتوى العرض وتنسيقه من خلال البرمجة. عند الاستخدام، انتبه إلى الأسلاك الصحيحة وتجنب الانحناء المفرط للأسلاك لضمان تأثيرات العرض الطبيعية.
الربط الكهربائي:قم بتوصيل خطوط مصدر الطاقة وإشارة التحكم للتأكد من توصيل الواجهة الكهربائية بشكل صحيح.
واجهة التحكم:قم باختيار الواجهة التسلسلية أو الموازية المناسبة حسب الاحتياجات، ثم اكتب برنامج تحكم لنقل البيانات والتحكم في العرض.
تطوير البرمجيات:استخدم متحكمًا دقيقًا أو حاسوبًا دقيقًا أحادي الشريحة لكتابة برامج لإدارة محتوى العرض وتحديثه.
4. تطبيق المنتج
الرقابة الصناعية:كجهاز عرض للوحات التحكم الصناعية.
الادوات:مثل معدات القياس الإلكترونية وشاشات عرض الأجهزة.
مستهلكى الكترونيات:مثل أجهزة الألعاب الإلكترونية، وقارئات الكتب الإلكترونية، وما إلى ذلك.
أجهزة المنزل الذكية:مثل منظمات الحرارة الذكية والمقابس الذكية وما إلى ذلك.
أجهزة القياس المحمولة؛ لوحات التحكم الصناعية؛ الأجهزة الإلكترونية الاستهلاكية المحمولة وغيرها من المنتجات.
القدرة على التكيف البيئي:تأكد من استخدامه ضمن نطاق درجة الحرارة والرطوبة المناسبين لتجنب التأثير على تأثير العرض وعمر المنتج.
الحماية الثابتة:تجنب الكهرباء الساكنة أثناء التعامل والتركيب لتجنب إتلاف شاشة LCD ودائرة التشغيل الخاصة بها.
التوافق مع المعلمات الكهربائية:تأكد من أن المعلمات الكهربائية ومستويات الإشارة لوحدة التحكم ووحدة العرض متوافقة لتجنب تلف المعدات أو التشغيل غير الطبيعي.
تعتبر شاشة LCD 2004 واحدة من حلول العرض المثالية في العديد من تصميمات المنتجات الإلكترونية بسبب ثباتها القوي وتأثير العرض الجيد وقدرتها الواسعة على التكيف.
6. معلمة المنتج (المواصفات)
|
حجم الوحدة: 116X36X 13.4/10.9 مم |
مساحة عرض العرض: 83X18.4 مم |
|
نوع LCD: STN/إيجابي/انعكاسي |
زاوية العرض: الساعة 6 |
|
IC السائق:SPLC780D أو ما يعادله (AIP31066) |
نوع مشغل الإضاءة الخلفية: الطاقة/3.3 فولت/5.0VHITE |
|
دائرة DC إلى DC: مدمجة |
الوزن: سيتم تحديده لاحقا |
|
دبوس |
رمز |
|
|
1 |
فيسس |
|
|
2 |
فدد |
|
|
3 |
فو |
|
|
4 |
ر.س |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
قاعدة بيانات0 |
|
|
8 |
قاعدة بيانات 1 |
|
|
9 |
قاعدة بيانات DB2 |
|
|
10 |
قاعدة بيانات DB3 |
|
|
11 |
قاعدة بيانات DB4 |
|
|
12 |
دي بي 5 |
|
|
13 |
دي بي 6 |
|
|
14 |
دي بي 7 |
|
|
15 |
A |
|
|
16 |
K |
