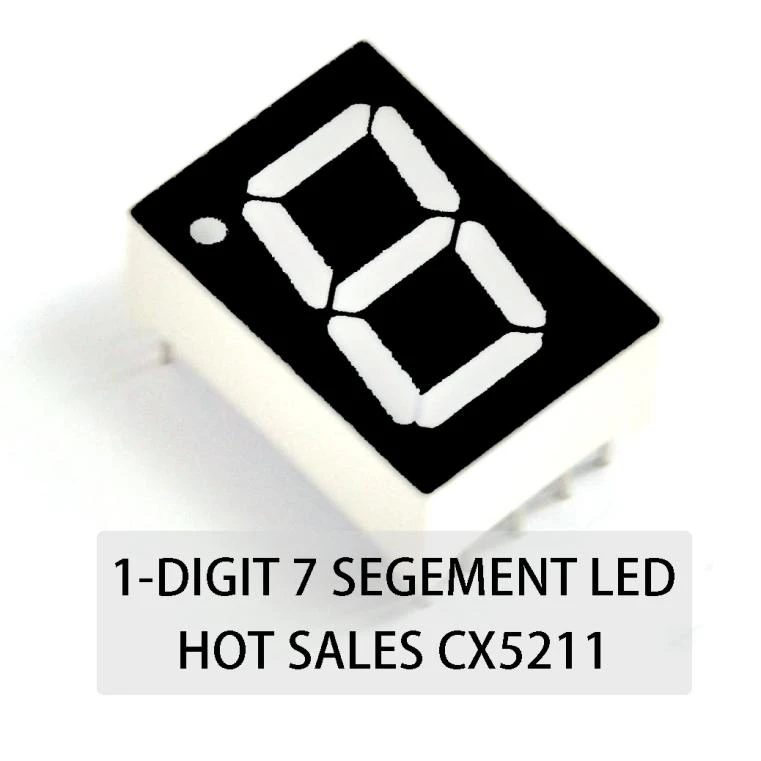

مؤشر LED مكون من رقم واحد مكون من 7 أجزاء

ج: إن شاشة LED المكونة من رقم واحد والمكونة من 7 أجزاء عبارة عن شاشة عرض تتكون من سبعة أجزاء LED فردية مرتبة في نمط الشكل الثامن. يمكنه عرض رقم رقمي واحد (0-9) في المرة الواحدة عن طريق إلقاء الضوء على مجموعات مختلفة من المقاطع.

ج: يعرض مؤشر LED المكون من رقم واحد والمكون من 7 أجزاء رقمًا عن طريق تشغيل أجزاء معينة من الشاشة. يتم تمثيل كل رقم من 0 إلى 9 بمزيج فريد من الأجزاء التي تضيء لتشكل الرقم.

ج: تُستخدم مصابيح LED المكونة من رقم واحد والمكونة من 7 قطع بشكل شائع في التطبيقات التي تتطلب عرض رقم واحد، مثل العدادات والساعات الرقمية ومقاييس الحرارة والأجهزة الإلكترونية المختلفة حيث يلزم عرض رقم واحد فقط في كل مرة.

ج: يتكون مصباح LED المكون من رقم واحد من 7 قطع من سبعة أجزاء LED (تسمى a، b، c، d، e، f، g) مرتبة في نمط على شكل ثمانية. يمكن التحكم في كل قطعة بشكل فردي لتكوين رقم محدد، ويمكن أن تكون إما أنودًا مشتركًا أو تكوين كاثود مشترك.

ج: يتم التحكم في مؤشر LED المكون من رقم واحد والمكون من 7 أجزاء عن طريق تطبيق الجهد الكهربي على الأجزاء المناسبة. في شاشة الأنود المشتركة، يتم توصيل الأنودات الخاصة بجميع الأجزاء بدبوس مشترك، وتضيء الأجزاء عند توصيل الكاثودات بالأرض. في شاشة الكاثود المشتركة، يتم توصيل الكاثودات بدبوس مشترك، وتضيء الأجزاء عندما يتم تزويد الأنودات بجهد موجب.

ج: في الأنود المشترك المكون من رقم واحد المكون من 7 أجزاء LED، يتم ربط الأنودات الخاصة بجميع الأجزاء بدبوس مشترك، ويتم إضاءة الأجزاء من خلال تطبيق جهد منخفض على الكاثودات. في شاشة الكاثود المشتركة، يتم ربط كاثودات جميع الأجزاء بدبوس مشترك، وتضيء الأجزاء عن طريق تطبيق جهد عالي على الأنودات المقابلة.

ج: تعدد الإرسال هو أسلوب يستخدم لعرض أرقام متعددة عن طريق التبديل السريع بينها، مما يعطي الوهم بأنها معروضة في نفس الوقت. على الرغم من أن تعدد الإرسال ليس مطلوبًا عادةً لرقم واحد، إلا أنه يمكن استخدامه في التطبيقات التي يتم فيها التحكم في عدة مصابيح LED مكونة من رقم واحد مكونة من 7 أرقام بواسطة نفس دائرة التشغيل.

ج: يتم التحكم في سطوع LED المكون من رقم واحد المكون من 7 أجزاء عن طريق ضبط التيار المتدفق عبر قطاعات LED. يمكن القيام بذلك عن طريق استخدام مقاومات للحد من التيار أو من خلال تعديل عرض النبضة (PWM)، الذي يضبط مقدار الوقت الذي يعمل فيه مؤشر LED خلال كل دورة.

ج: يعمل مصباح LED المكون من رقم واحد والمكون من 7 قطع عادةً بجهد أمامي يتراوح من 1.8 فولت إلى 3.2 فولت (حسب لون LED). عادة ما يكون التيار المطلوب لكل قطعة حوالي 10 مللي أمبير إلى 20 مللي أمبير. يعتمد إجمالي التيار على عدد الأجزاء المضاءة في أي وقت.

ج: تشتمل مزايا استخدام مصابيح LED المكونة من رقم واحد والمكونة من 7 أجزاء على البساطة والتكلفة المنخفضة والاستهلاك المنخفض للطاقة وسهولة الاستخدام. إنه حل مثالي للتطبيقات التي تحتاج إلى عرض رقم رقمي واحد فقط، كما أنه يوفر مخرجات واضحة وقابلة للقراءة.
