1. مقدمة المنتج
2. ميزة المنتج
المزايا
مقاس:الحجم القطري 0.96-بوصة يجعله مضغوطًا للغاية ومناسبًا للتطبيقات ذات المساحة المحدودة.
1. دقة:عادةً ما تكون ذات دقة أعلى، مثل 128 × 64 أو 160 × 80 بكسل، قادرة على عرض صور ونصوص واضحة.
2. عرض اللون:معظم شاشات TFT 0.96 قادرة على عرض مجموعة متنوعة من الألوان، مما يوفر تأثيرات مرئية غنية.
3. واجهة:يدعم عادة بروتوكولات الاتصال مثل SPI (الواجهة الطرفية التسلسلية) أو I2C (الحافلة التسلسلية)، وهو مناسب للاتصال بوحدات التحكم الدقيقة أو الأجهزة الإلكترونية الأخرى.
4. انخفاض استهلاك الطاقة:بالمقارنة مع تقنيات العرض الأخرى، تعمل شاشة TFT LCD بشكل جيد من حيث استهلاك الطاقة وهي مناسبة للاستخدام على المدى الطويل.
0.96 يتم استخدام شاشة TFT LCD على نطاق واسع في العديد من السيناريوهات نظرًا لصغر حجمها وأداء العرض الجيد. فيما يلي بعض سيناريوهات التطبيق الشائعة:
الأنظمة المدمجة:في مشاريع لوحات التطوير مثل Arduino وRaspberry Pi، يتم استخدامه لعرض بيانات المستشعر ومعلومات الحالة وواجهات المستخدم.
الأجهزة المحمولة:وفي الساعات الذكية، وأجهزة مراقبة الصحة (مثل أجهزة مراقبة معدل ضربات القلب، وعدادات الخطى)، يتم استخدامها لعرض الوقت، والبيانات الصحية، والإشعارات.
الالكترونيات الاستهلاكية:وفي الألعاب الإلكترونية ووحدات التحكم في الألعاب وغيرها من المنتجات الإلكترونية الصغيرة، يتم استخدامه لعرض شاشات الألعاب أو الواجهات التفاعلية.
التحكم الصناعي:على لوحة التحكم للمعدات الصناعية، يتم استخدامه لعرض حالة التشغيل، ومعلومات الإنذار، ومعلمات النظام.
أتمتة المنزل: في الأجهزة المنزلية الذكية، يتم استخدامه لعرض المعلومات مثل درجة الحرارة والرطوبة وحالة الضوء.
إلكترونيات السيارات:وفي شاشات السيارات، يتم استخدامه لعرض معلومات الملاحة وحالة السيارة وواجهات نظام الترفيه.
الأجهزة الطبية:وفي الأجهزة الطبية المحمولة، يتم استخدامه لعرض بيانات مراقبة المريض وحالة الجهاز.
أجهزة إنترنت الأشياء:وفي تطبيقات إنترنت الأشياء، يتم استخدامه لعرض حالة الجهاز وبيانات المستشعر وواجهات تفاعل المستخدم.
4.متطلبات
طريقة الاستخدام
1. تحضير المواد
0.وحدة TFT LCD مقاس 96 بوصة
المتحكم الدقيق (مثل Arduino وRaspberry Pi وما إلى ذلك)
سلك التوصيل (سلك دوبونت)
مصدر الطاقة (إذا لزم الأمر)
2. اتصال الأجهزة
دبابيس التوصيل: قم بتوصيله بوحدة التحكم الدقيقة وفقًا لتعريف الدبوس الخاص بوحدة LCD. تشمل الدبابيس الشائعة ما يلي:
VCC: مصدر طاقة إيجابي (عادة 3.3 فولت أو 5 فولت)
GND: مصدر الطاقة السلبي
SCL: إشارة الساعة (عادةً ما تكون متصلة بمنفذ SCL الخاص بالمتحكم الدقيق)
SDA: خط البيانات (عادةً ما يكون متصلاً بمنفذ SDA الخاص بوحدة التحكم الدقيقة)
الدقة: إعادة تعيين دبوس (اختياري)
DC/RS: دبوس اختيار البيانات/الأمر (اختياري)
CS: دبوس تحديد الشريحة (اختياري)
3. تثبيت المكتبة
Arduino: إذا كنت تستخدم Arduino، فيمكنك تثبيت المكتبات المقابلة من خلال Arduino IDE، مثل مكتبات Adafruit_GFX وAdafruit_ST7735، لدعم تشغيل شاشة TFT LCD.
Raspberry Pi: يمكنك استخدام مكتبات Python مثل Pillow وST7735 للتحكم في الشاشة.
4. اكتب الكود
تهيئة شاشة LCD: قم بتهيئة شاشة LCD في الكود وقم بتعيين معلمات العرض.
رسم المحتوى: استخدم الوظائف التي توفرها المكتبة لرسم النصوص أو الرسومات أو الصور. على سبيل المثال:
عرض النص: LCD.print("Hello World");
رسم الرسومات: LCD.drawLine(x1, y1, x2, y2, color);
5. تحميل الكود
قم بتحميل الكود المكتوب إلى وحدة التحكم الدقيقة وتأكد من صحة الاتصالات.
6. عرض الاختبار
قم بتشغيل البرنامج للتحقق مما إذا كانت شاشة LCD تعرض المحتوى بشكل طبيعي. إذا لم يكن الأمر كذلك، تحقق من الاتصالات والإعدادات في الكود.
7. التصحيح والتحسين
اضبط محتوى العرض واللون والتخطيط حسب الحاجة لضمان واجهة مستخدم سهلة الاستخدام.
5. معلمة المنتج (المواصفات)
|

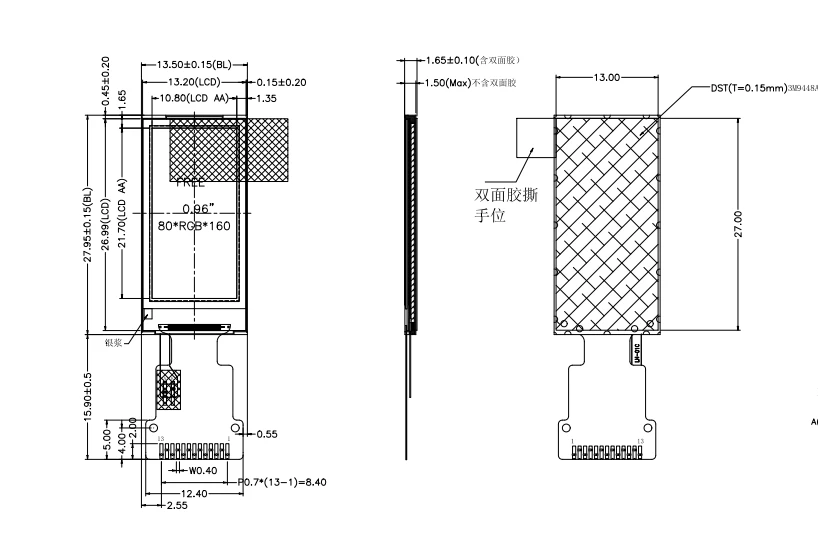

أبعاد مخطط الوحدة: 13.5 (عرض) * 27.95 (ارتفاع) * 1.65 (T) مم
|
شاشة ال سي دي AA: 10.8×21.7مم |
| حجم شاشة LCD: 0.96 بوصة | القرار: 80(RGB)X160 |
| سائق إيك: ST7735S |
نوع مشغل الإضاءة الخلفية: الطاقة/3.1 فولت/HITE |
| الواجهة: 4 وات/4 سبي | الإضاءة الخلفية: LED أبيض |
|
دبوس |
رمز |
 |
|
1 |
نورث كارولاينا |
|
|
2 |
نورث كارولاينا |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
روبية |
|
|
7 |
استراحة |
|
|
8 |
CS |
|
|
9 |
نورث كارولاينا |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
أرض | |
|
|
|
|
|
|
|
